1-Bit half adder, full adder (반가산기, 전가산기 설계)









반가산기 half adder

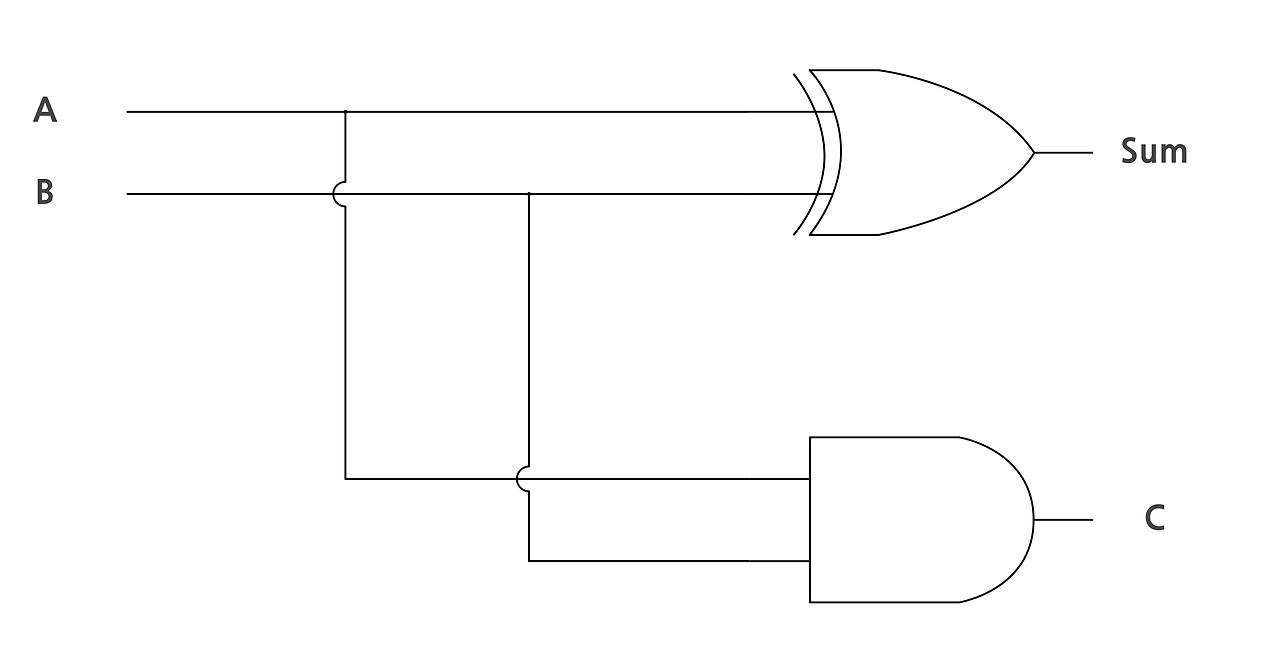

반가산기 구조



반가산기는 두 개의 1비트 이진수를 더하여 합(Sum)과 자리올림(Carry)을 생성한다.

• 합( Sum ): 입력 A와 B의 XOR 결과
• 자리올림( Carry ): 입력 A와 B의 AND 결과

반가산기 진리표

Input A	Input B	합 (Sum)	자리올림 (Carry)
0	0	0	0
0	1	1	0
1	0	1	0
1	1	0	1





반가산기 verilog 설계

// Half Adder Module
module half_adder(
    input wire x, y,    // Input bits
    output wire s, c    // Sum and carry outputs
);
    // XOR gate for sum calculation
    xor xor1(s, x, y);
    // AND gate for carry calculation
    and and1(c, x, y);
endmodule

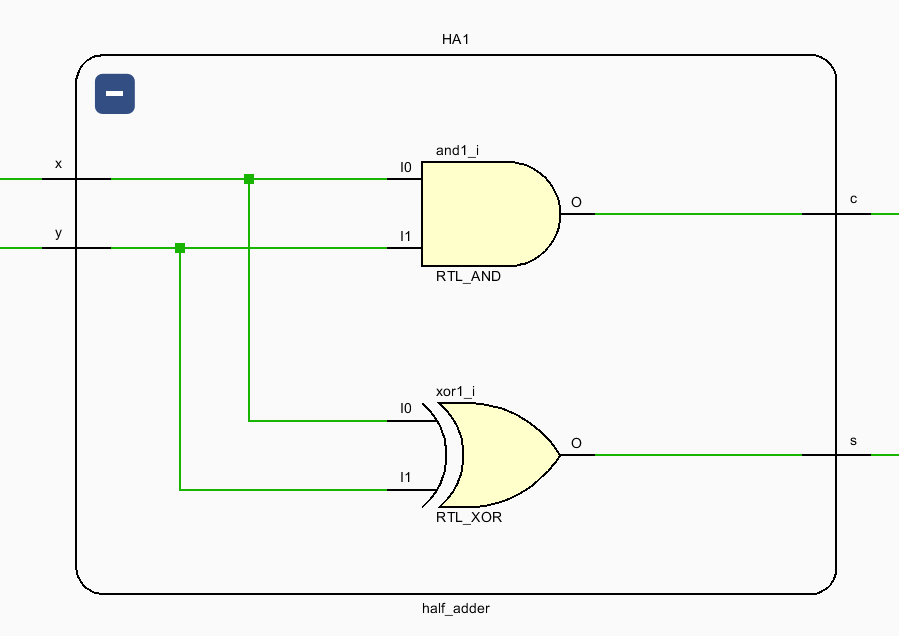

반가산기 (half adder)  RTL Schematic

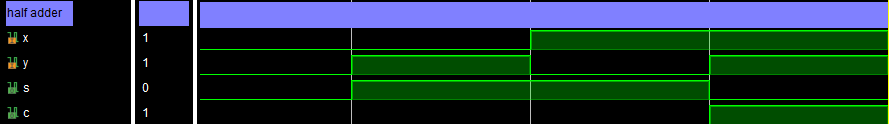

반가산기 (half adder) waveform





전가산기 full adder

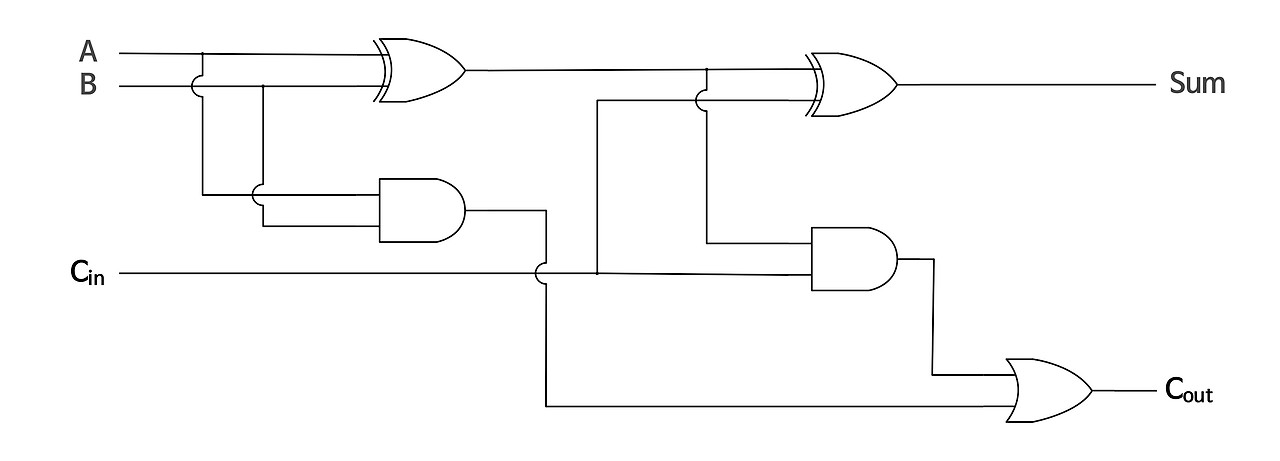

전가산기 (full adder) 구조

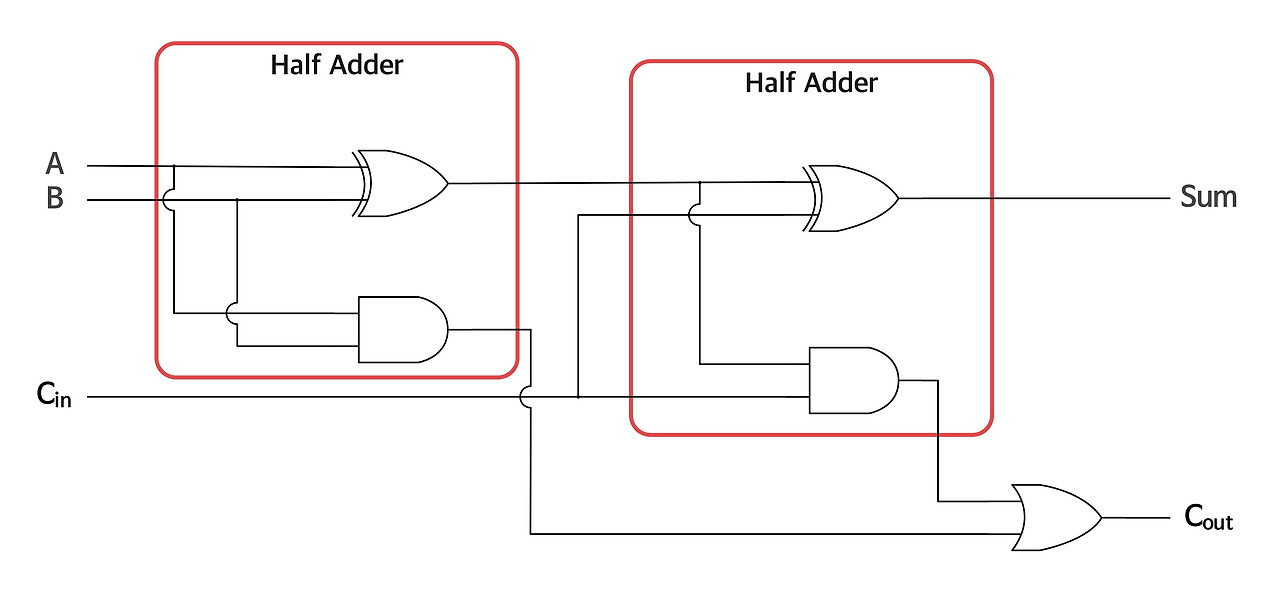

두 개의 반가산기 (half adder) 와 OR Gate로 구현 가능



전가산기는 세 개의 1비트 이진수를 더한다. 반가산기 두 개와 OR 게이트로 구성된다.

• 첫 번째 반가산기: 입력 A와 B를 더하여 중간 합과 중간 자리올림을 생성
• 두 번째 반가산기: 첫 번째 반가산기의 합과 자리올림 입력을 더하여 최종 합과 최종 자리올림을 생성
• 최종 자리올림: 두 반가산기의 자리올림을 OR 게이트로 결합하여 생성

전가산기 진리표

Input A	Input B	Input Cin	Sum	Cout
0	0	0	0	0
0	0	1	1	0
0	1	0	1	0
0	1	1	0	1
1	0	0	1	0
1	0	1	0	1
1	1	0	0	1
1	1	1	1	1



전가산기 verilog 설계

// Full Adder Module using Structural Modeling
module full_adder_structural(
    input   wire    x,          // First input bit
    input   wire    y,          // Second input bit
    input   wire    c_in,       // Carry input bit
    output  wire    sum,        // Sum output bit
    output  wire    c_out       // Carry output bit
);

    // Internal wires to connect the half adders
    wire s1, c1, c2;

    // First Half Adder Instance
    // Adds x and y, producing a sum (s1) and a carry (c1)
    half_adder HA2( .x(c_in), .y(s1), .s(sum), .c(c2) );

    // Second Half Adder Instance
    // Adds carry input (c_in) and the sum from the first half adder (s1)
    // Produces the final sum and an intermediate carry (c2)
    half_adder HA2( .x(c_in), .y(s1), .s(sum), .c(c2) );

    // OR Gate to produce the final carry out (c_out)
    // Combines the carry outputs from both half adders (c1 and c2)
    or or1( .c_out(c_out), .c1(c1), .c2(c2) );

endmodule



전가산기 (full adder) RTL Schematic

전가산기 (full adder)  Simulation Waveform









Structural modeling 이외의 Dataflow, Behavioral modeling, testbench code는 아래 링크에서 다운 및 조회
